LD10W-S-24 24V0.7A: 厂商：力德 查看供应商

LD10W-SL-24 24V0.4A: 厂商：力德 查看供应商

LD10W-S-24 24V0.5A: 厂商：力德 查看供应商

HF10W-S-24(24V0.5A)
产品系列: AC/DC标准品-内销型输出组数: Single(单路) 认证: 无
产品型号: HF10W-S 输入电压: 170-264 尺寸: 100*58*31 (mm)
功率(W): 10 输出电压: 24 保修: 5
10W单路输出系列 (10W Single Output Standard Series)

特性 (Features):
l 高可靠性,高性价比
High reliability, low cost

l 内置式EMI滤波器
Built-in EMI filter

l 100% 满负载老化
100% full load burn-in test

l 保护功能:过载/短路保护
Protections: overload/ short circuit

l 5年保修
5 years limited warranty

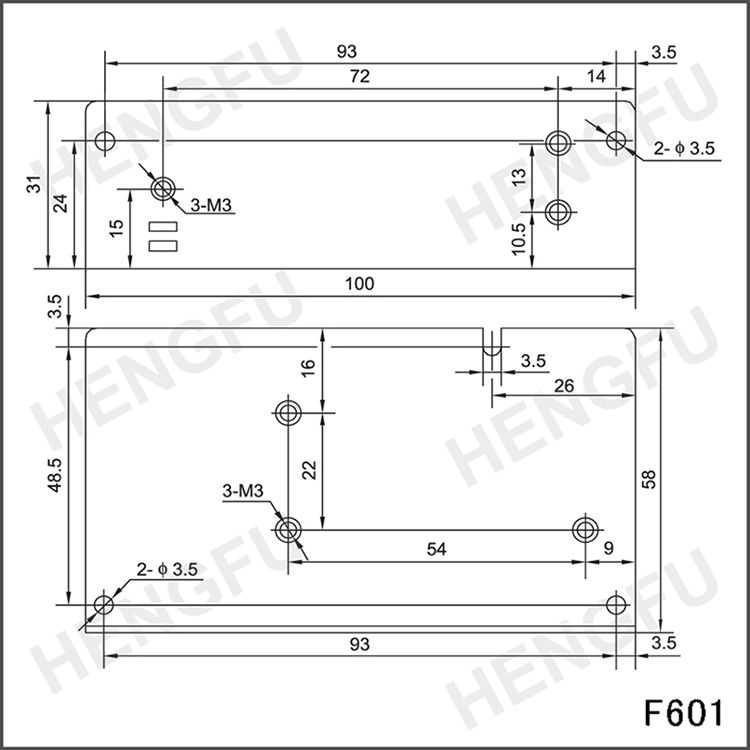

l F601 100 x 58 x 31(mm)

交流输入电压范围
AC input voltage range
170~264VAC (210~370VDC)
交流输入频率
Input frequency
47~63Hz
输入启动冲击电流
Inrush current
30A/230V(冷态时)
cold start, 30A/230V
输入漏电流
Input leakage current
<0.7mA/ 230VAC
电网调整率(满载时)
Line regulation (full load)
≤±0.5%
输出电压可调范围
Output voltage adjust range
±10%
输出过载保护
Output overload protection
105~150%, 打嗝模式, 异常条件移除后可自动恢复
105~150%, hiccup mode, auto recovery
绝缘强度
Withstand voltage
I/P -O/P: 1.5KVAC/1min
I/P -F/G: 1.5KVAC/1min
O/P-F/G: 0.5KVAC/1min
上升时间
Rise time
满负载时为50ms(典型值)
50ms@full load (typical)
保持时间
Hold up time
满负载时为20ms(典型值)
20ms@full load (typical)
工作温度
Operating temperature
-20℃~+85℃
安规标准
Safety standards
设计参照(design meet) GB4943, UL60950, EN60950
电磁兼容标准
EMC standards
设计参照(design meet) GB9254, EN55022 classA
EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11
冷却形式
Cooling method
自然冷却
convection
装箱方式
Packing
0.13kg/台, 99台/箱
0.13kg/pcs, 99pcs/CTN

型号
Model
直流输出
DC Output
负载调整率
Load regul.
纹波
R&N
效率
Efficiency
HF10W-S-24
24V 0.5A
0.5%
150mV
79%

* 3~48VDC 输出均可供选择。(* 3~48VDC output all available.)

Drawing: 厂商：上海衡孚查看供应商

HF20W-S-24(24V1A)
产品系列: AC/DC标准品-内销型输出组数: Single(单路) 认证:
产品型号: HF20W-S 输入电压: 170-264 尺寸: 111*78*36 (mm)
功率(W): 20 输出电压: 24 保修: 5
20W单路输出系列 (20W Single Output Standard Series)

特性 (Features):

l 高可靠性,高性价比
High reliability, low cost

l 内置式EMI滤波器
Built-in EMI filter

l 100% 满负载老化
100% full load burn-in test

l 保护功能:过载/短路保护
Protections: overload/ short circuit

l 5年保修
5 years limited warranty

l F602 111 x 78 x 36(mm)
交流输入电压范围
AC input voltage range
170~264VAC (210~370VDC)
交流输入频率
Input frequency
47~63Hz
输入启动冲击电流
Inrush current
30A/230V(冷态时)
cold start, 30A/230V
输入漏电流
Input leakage current
<0.7mA/ 230VAC
电网调整率(满载时)
Line regulation (full load)
≤±0.5%
输出电压可调范围
Output voltage adjust range
±10%
输出过载保护
Output overload protection
105~150%
绝缘强度
Withstand voltage
I/P -O/P: 1.5KVAC/1min
I/P -F/G: 1.5KVAC/1min
O/P-F/G: 0.5KVAC/1min
上升时间
Rise time
满负载时为50ms(典型值)
50ms@full load (typical)
保持时间
Hold up time
满负载时为20ms(典型值)
20ms@full load (typical)
工作温度
Operating temperature
-20℃~+50℃
安规标准
Safety standards
设计参照(design meet) GB4943, UL60950, EN60950
电磁兼容标准
EMC standards
设计参照(design meet) GB9254, EN55022 classA
EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11
冷却形式
Cooling method
自然冷却
convection
装箱方式
Packing
0.25kg/台, 64台/箱
0.25kg/pcs, 64pcs/CTN

型号
Model
直流输出
DC Output
负载调整率
Load regul.
纹波
R&N
效率
Efficiency
HF20W-S-24
24V 1.0A
0.5%
150mV
78%

* 3~48VDC 输出均可供选择。 (* 3~48VDC output all available.)

Drawing: 厂商：上海衡孚查看供应商

HF55W-S-24(24V2.3A)
产品系列: AC/DC标准品-内销型输出组数: Single(单路) 认证:
产品型号: HF55W-S 输入电压: 170-264 尺寸: 160*98*39 (mm)
功率(W): 55 输出电压: 24 保修: 5
55W单路输出系列 (55W Single Output Standard Series)

特性 (Features):

l 高可靠性,高性价比
High reliability, low cost

l 内置式EMI滤波器
Built-in EMI filter

l 100% 满负载老化
100% full load burn-in test

l 保护功能:过载/短路保护
Protections: overload/ short circuit

l 5年保修
5 years limited warranty

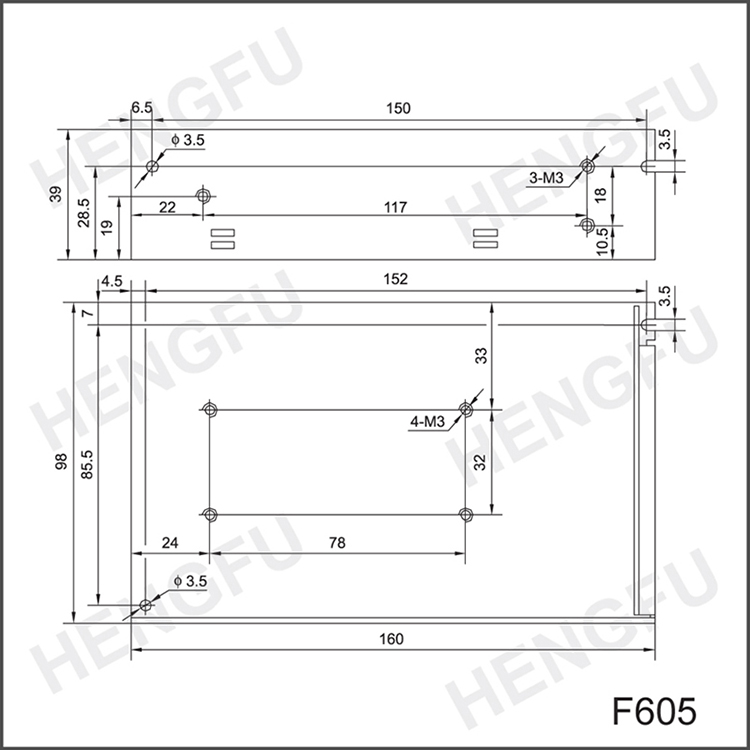

l F605 160 x 98 x 39(mm)
交流输入电压范围
AC input voltage range
170~264VAC (210~370VDC)
交流输入频率
Input frequency
47~63Hz
输入启动冲击电流
Inrush current
40A/230V(冷态时)
cold start, 40A/230V
输入漏电流
Input leakage current
<0.7mA/ 230VAC
电网调整率(满载时)
Line regulation (full load)
≤±0.5%
输出电压可调范围
Output voltage adjust range
±10%
输出过载保护
Output overload protection
105~150%, 打嗝模式, 异常条件移除后可自动恢复
105~150%, hiccup mode, auto recovery
绝缘强度
Withstand voltage
I/P -O/P: 1.5KVAC/1min
I/P -F/G: 1.5KVAC/1min
O/P-F/G: 0.5KVAC/1min
上升时间
Rise time
满负载时为50ms(典型值)
50ms@full load (typical)
保持时间
Hold up time
满负载时为20ms(典型值)
20ms@full load (typical)
工作温度
Operating temperature
-20℃~+50℃
安规标准
Safety standards
设计参照(design meet) GB4943, UL60950, EN60950
电磁兼容标准
EMC standards
设计参照(design meet) GB9254, EN55022 classA
EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11
冷却形式
Cooling method
自然冷却
convection
装箱方式
Packing
0.43kg/台, 36台/箱
0.43kg/pcs, 36pcs/CTN

型号
Model
直流输出
DC Output
负载调整率
Load regul.
纹波
R&N
效率
Efficiency
HF55W-S-24
24V 2.3A
0.5%
150mV
81%

* 3~48VDC 输出均可供选择。 (* 3~48VDC output all available.)

Drawing: 厂商：上海衡孚查看供应商

HF70W-S-24(24V3A)
产品系列: AC/DC标准品-内销型输出组数: Single(单路) 认证:
产品型号: HF70W-S 输入电压: 170-264 尺寸: 160*98*39 (mm)
功率(W): 70 输出电压: 24 保修: 5
70W单路输出系列 (70W Single Output Standard Series)

特性 (Features):

l 高可靠性,高性价比
High reliability, low cost

l 内置式EMI滤波器
Built-in EMI filter

l 100% 满负载老化
100% full load burn-in test

l 保护功能:过载/短路保护
Protections: overload/ short circuit

l 5年保修
5 years limited warranty

l F605 160 x 98 x 39(mm)
交流输入电压范围
AC input voltage range
170~264VAC (210~370VDC)
交流输入频率
Input frequency
47~63Hz
输入启动冲击电流
Inrush current
40A/230V(冷态时)
cold start, 40A/230V
输入漏电流
Input leakage current
<0.7mA/ 230VAC
电网调整率(满载时)
Line regulation (full load)
≤±0.5%
输出电压可调范围
Output voltage adjust range
±10%
输出过载保护
Output overload protection
105~150%, 打嗝模式, 异常条件移除后可自动恢复
105~150%, hiccup mode, auto recovery
绝缘强度
Withstand voltage
I/P -O/P: 1.5KVAC/1min
I/P -F/G: 1.5KVAC/1min
O/P-F/G: 0.5KVAC/1min
上升时间
Rise time
满负载时为50ms(典型值)
50ms@full load (typical)
保持时间
Hold up time
满负载时为20ms(典型值)
20ms@full load (typical)
工作温度
Operating temperature
-20℃~+50℃
安规标准
Safety standards
设计参照(design meet) GB4943, UL60950, EN60950
电磁兼容标准
EMC standards
设计参照(design meet) GB9254, EN55022 classA
EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11
冷却形式
Cooling method
自然冷却
convection
装箱方式
Packing
0.44kg/台, 36台/箱
0.44kg/pcs, 36pcs/CTN

型号
Model
直流输出
DC Output
负载调整率
Load regul.
纹波
R&N
效率
Efficiency
HF70W-S-24
24V 3.0A
0.5%
150mV
82%

* 12~48VDC 输出均可供选择。 (* 12~48VDC output all available.)

Drawing: 厂商：上海衡孚查看供应商

HF100W-S-24(24V5A)
产品系列: AC/DC标准品-内销型输出组数: Single(单路) 认证:
产品型号: HF100W-S 输入电压: 170-264 尺寸: 199*98*39 (mm)
功率(W): 100 输出电压: 24 保修: 5
100W单路输出系列 (100W Single Output Standard Series)

特性 (Features):

l 高可靠性,高性价比
High reliability, low cost

l 内置式EMI滤波器
Built-in EMI filter

l 100% 满负载老化
100% full load burn-in test

l 保护功能:过载/短路保护
Protections: overload/ short circuit

l 5年保修
5 years limited warranty

l F610 199 x 98 x 39(mm)
交流输入电压范围
AC input voltage range
170~264VAC (210~370VDC)
交流输入频率
Input frequency
47~63Hz
输入启动冲击电流
Inrush current
40A/230V(冷态时)
cold start, 40A/230V
输入漏电流
Input leakage current
<0.7mA/ 230VAC
电网调整率(满载时)
Line regulation (full load)
≤±0.5%
输出电压可调范围
Output voltage adjust range
±10%
输出过载保护
Output overload protection
110~130%, 关闭输出电压, 重启后可恢复
110~130%, shut off, re-power on to recover
绝缘强度
Withstand voltage
I/P -O/P: 1.5KVAC/1min
I/P -F/G: 1.5KVAC/1min
O/P-F/G: 0.5KVAC/1min
上升时间
Rise time
满负载时为50ms(典型值)
50ms@full load (typical)
保持时间
Hold up time
满负载时为20ms(典型值)
20ms@full load (typical)
工作温度
Operating temperature
-20℃~+50℃
安规标准
Safety standards
设计参照(design meet) GB4943, UL60950, EN60950
电磁兼容标准
EMC standards
设计参照(design meet) GB9254, EN55022 classA
EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11
冷却形式
Cooling method
自然冷却
convection
装箱方式
Packing
0.58kg/台, 28台/箱
0.58kg/pcs, 28pcs/CTN

型号
Model
直流输出
DC Output
负载调整率
Load regul.
纹波
R&N
效率
Efficiency
HF100W-S-24
24V 5.0A
0.5%
150mV
85%

* 3~48VDC 输出均可供选择。 (* 3~48VDC output all available.)

Drawing: 厂商：上海衡孚查看供应商

HF150W-S-24(24V6.3A)
产品系列: AC/DC标准品-内销型输出组数: Single(单路) 认证:
产品型号: HF150W-S 输入电压: 170-264 尺寸: 199*98*50 (mm)
功率(W): 150 输出电压: 24 保修: 5
150W单路输出系列 (150W Single Output Standard Series)

特性 (Features):

l 高可靠性,高性价比
High reliability, low cost

l 内置式EMI滤波器
Built-in EMI filter

l 100% 满负载老化
100% full load burn-in test

l 保护功能:过载/短路保护
Protections: overload/ short circuit

l 5年保修
5 years limited warranty

l F615 199 x 98 x 50(mm)
交流输入电压范围
AC input voltage range
170~264VAC (210~370VDC)
交流输入频率
Input frequency
47~63Hz
输入启动冲击电流
Inrush current
40A/230V(冷态时)
cold start, 40A/230V
输入漏电流
Input leakage current
<0.7mA/ 230VAC
电网调整率(满载时)
Line regulation (full load)
≤±0.5%
输出电压可调范围
Output voltage adjust range
±10%
输出过载保护
Output overload protection
110~130%, 关闭输出电压, 重启后可恢复
110~130%, shut off, re-power on to recover
绝缘强度
Withstand voltage
I/P -O/P: 1.5KVAC/1min
I/P -F/G: 1.5KVAC/1min
O/P-F/G: 0.5KVAC/1min
上升时间
Rise time
满负载时为50ms(典型值)
50ms@full load (typical)
保持时间
Hold up time
满负载时为20ms(典型值)
20ms@full load (typical)
工作温度
Operating temperature
-20℃~+50℃
安规标准
Safety standards
设计参照(design meet) GB4943, UL60950, EN60950
电磁兼容标准
EMC standards
设计参照(design meet) GB9254, EN55022 classA
EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11
冷却形式
Cooling method
自然冷却
convection
装箱方式
Packing
0.66kg/台, 24台/箱
0.66kg/pcs, 24pcs/CTN

型号
Model
直流输出
DC Output
负载调整率
Load regul.
纹波
R&N
效率
Efficiency
HF150W-S-24
24V 6.3A
0.5%
150mV
84%

* 3~48VDC 输出均可供选择。 (* 3~48VDC output all available.)

Drawing: 厂商：上海衡孚查看供应商

HF300W-S-24(24V12.5A)
产品系列: AC/DC标准品-内销型输出组数: Single(单路) 认证:
产品型号: HF300W-S 输入电压: 170-264 尺寸: 241*124*65 (mm)
功率(W): 300 输出电压: 24 保修: 5

300W单路输出系列 (300W Single Output Standard Series)

特性 (Features):

l 高可靠性,高性价比
High reliability, low cost

l 内置可控速风扇
Built in fan speed control

l 100% 满负载老化
100% full load burn-in test

l 保护功能:过载/过压/过温度/短路保护
Protections: overload/ over voltage/
over temperature/ short circuit

l 5年保修
5 years limited warranty

l F630 241 x 124 x 65(mm)
交流输入电压范围
AC input voltage range
170~264VAC (210~370VDC)
交流输入频率
Input frequency
47~63Hz
输入启动冲击电流
Inrush current
40A/230V(冷态时)
cold start, 40A/230V
输入漏电流
Input leakage current
<0.7mA/ 230VAC
电网调整率(满载时)
Line regulation (full load)
≤±0.5%
输出电压可调范围
Output voltage adjust range
±10%
输出过载保护
Output overload protection
110~130%, 恒流限制, 异常条件移除后可自动恢复
110~130%, current limiting, auto recovery
输出过压保护
Output over voltage protection
115~150%, 关闭输出电压, 重启后可恢复
115~150%, shut off, re-power on to recover
绝缘强度
Withstand voltage
I/P -O/P: 1.5KVAC/1min
I/P -F/G: 1.5KVAC/1min
O/P-F/G: 0.5KVAC/1min
上升时间
Rise time
满负载时为50ms(典型值)
50ms@full load (typical)
保持时间
Hold up time
满负载时为20ms(典型值)
20ms@full load (typical)
工作温度
Operating temperature
-20℃~+50℃
安规标准
Safety standards
设计参照(design refer to) GB4943, UL60950, EN60950
电磁兼容标准
EMC standards
设计参照(design refer to) GB9254, EN55022 classA
冷却形式
Cooling method
风冷
fan
装箱方式
Packing
1.20kg/台, 16台/箱
1.20kg/pcs, 16pcs/CTN

型号
Model
直流输出
DC Output
负载调整率
Load regul.
纹波
R&N
效率
Efficiency
HF300W-S-24
24V 12.5A
0.5%
150mV
87%

* 3~48VDC 输出均可供选择。 (* 3~48VDC output all available.)

Drawing: 厂商：上海衡孚查看供应商

分类

主动器件

半导体器件

开发工具

被动元件

互连产品

安防/消防

耗材设备

主动器件

半导体器件

开发工具

被动元件

互连产品

安防/消防

耗材设备

产品系列:	AC/DC标准品-内销型	输出组数:	Single(单路)	认证:	无
产品型号:	HF10W-S	输入电压:	170-264	尺寸:	1005831 (mm)
功率(W):	10	输出电压:	24	保修:	5
