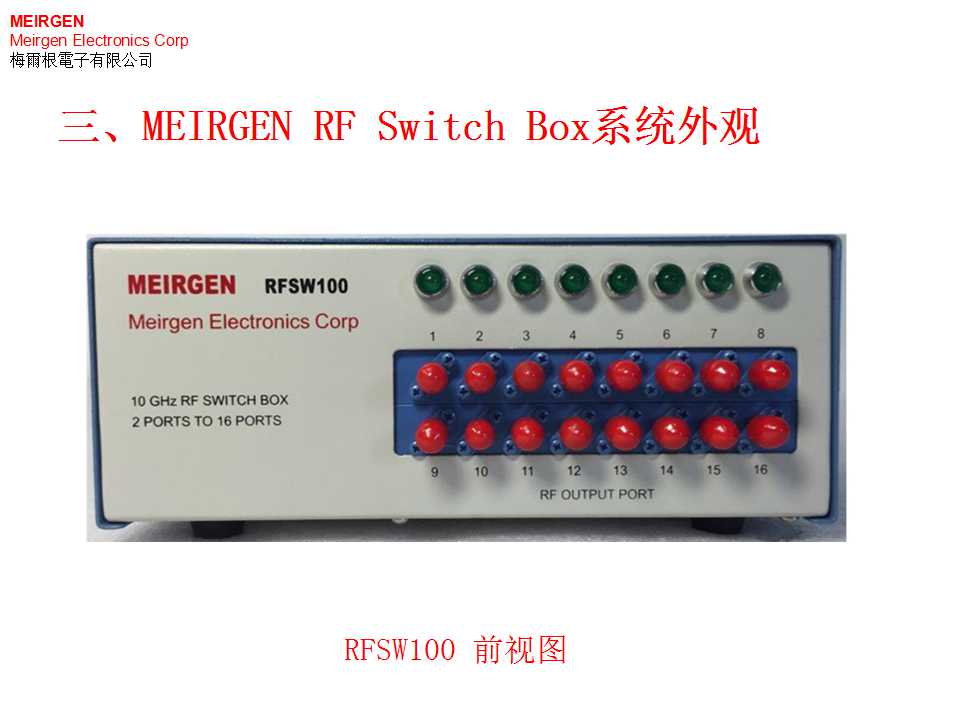

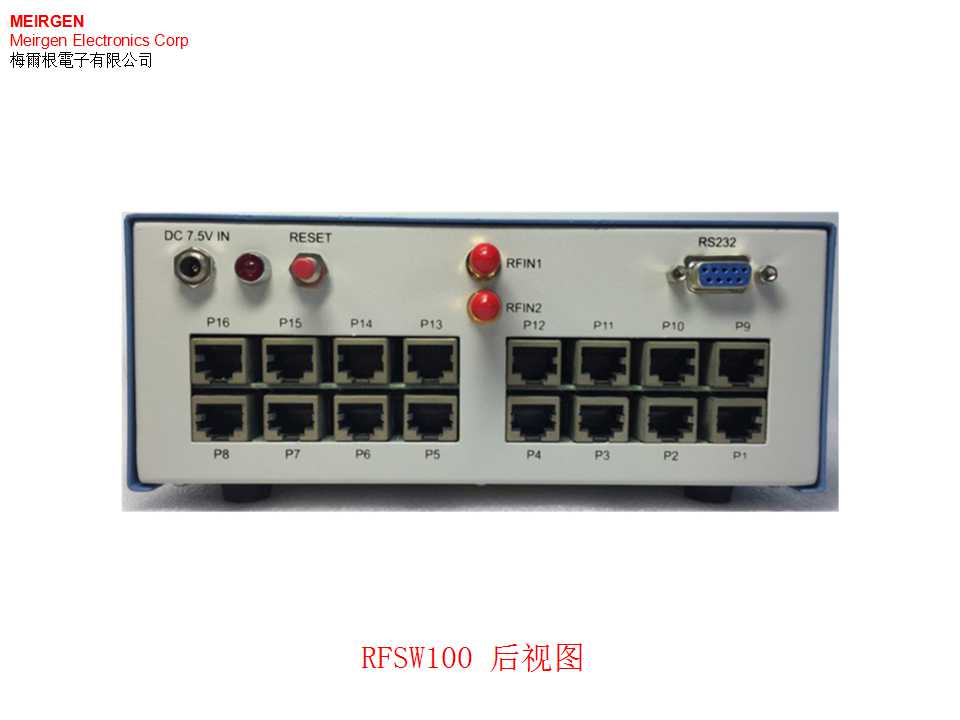

RFSW100 网络分析仪 适配器

• 扩展网络分析仪至16端口,

• 5MHz-8.5GHz,

• 测试手机天线/滤波器...等

• 测试速度较快

• 可提供8个具有独立显示器的画面

• 每个测试画面可单独设置参数并独立校准,不影响其他测试通道

系统概述

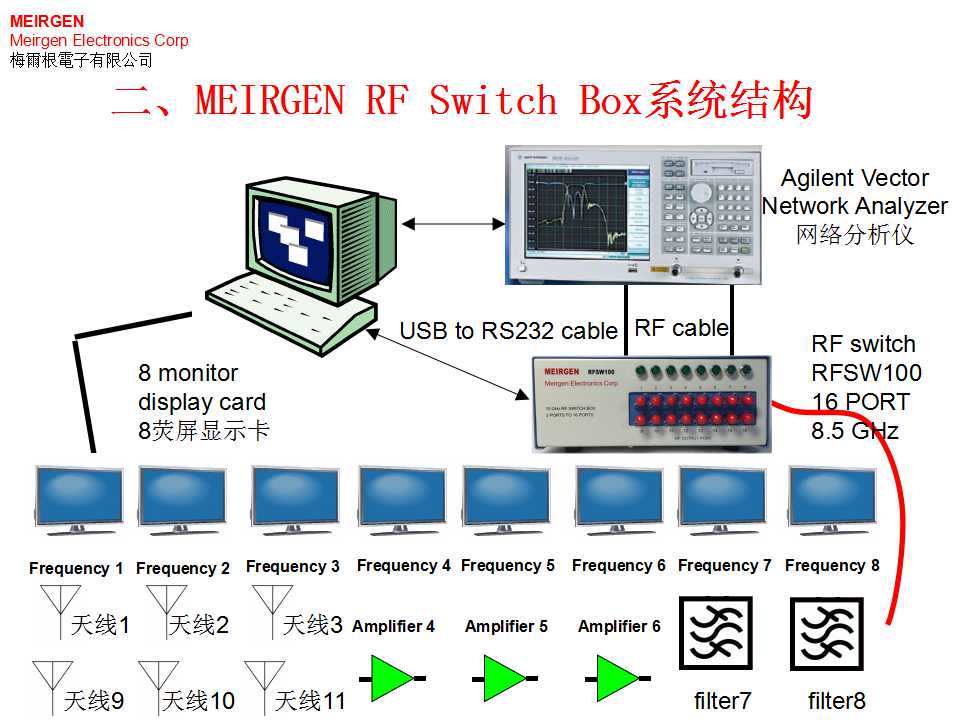

1.梅尔根自主研发的虚拟多端口网络分析仪测试系统.

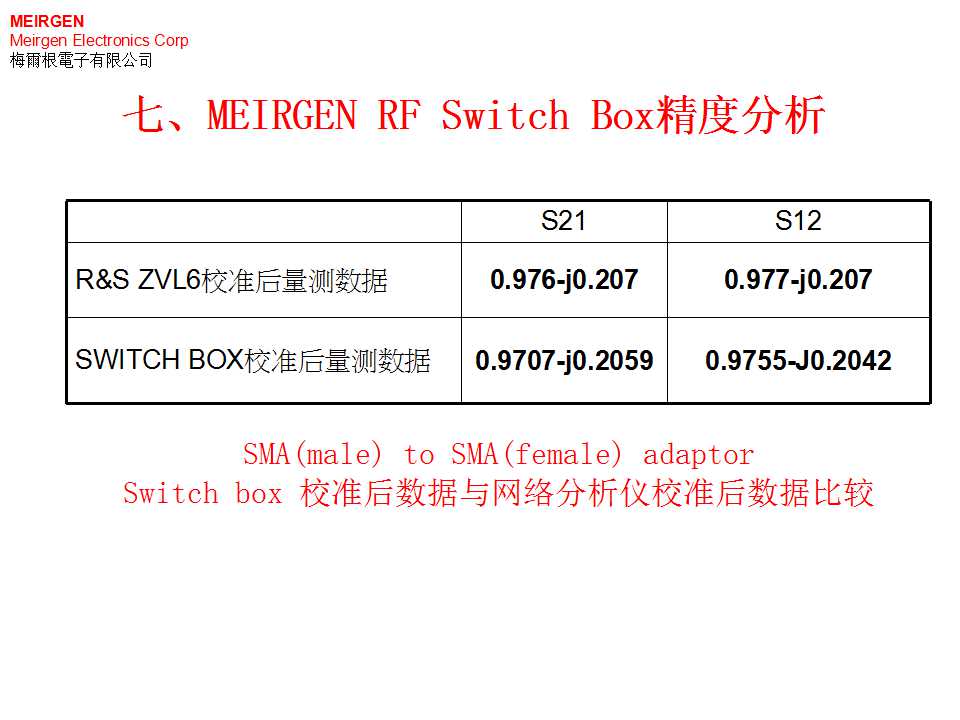

2.可将一台矢量网络分析仪扩展为16端口矢量网络分析仪测试系统,且测试精度与速度无明显差异.

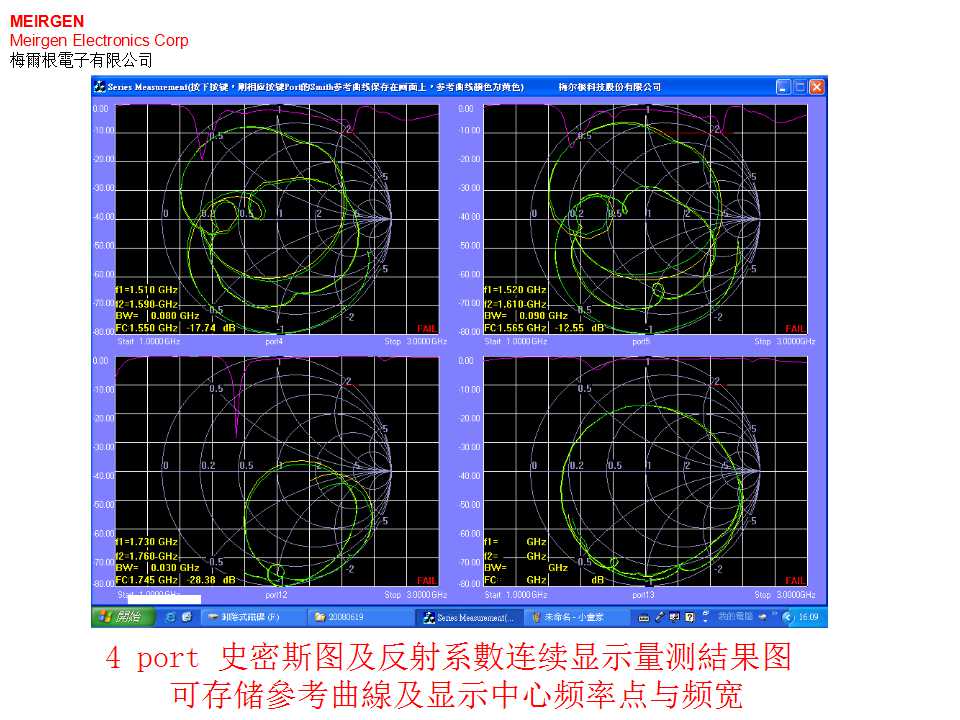

3最多可测试16个单端口(或8个双端口)器件的衰减、回波损耗、VSWR、阻抗等测试参数.

4.适用于大批量生产测试:手机天线、滤波器或其他的多端口器件.

系统优势

1.梅尔根RF Switch Box系统已经被多家企业运用于手机天线、滤波器的批量生产,性能优异,易于操作,测试效率较高.

a. 昆山淳华科技,使用于Apple Iphone天线测试(累计采购18台)

b.常州ACC瑞声科技,使用于小米、Motrola等天线测试(累计采购10台)

c.台湾太盟科技之菲律宾工厂,适用于6GHz射频滤波器生产(累计采购3台)

d.英硕科技之昆山科尔特电子厂及东莞康捷电子有限公司使用于天线产线测试(累计采购4台)

e.厦门通达集团用于手机天线产线测试(累计采购3台)

2.完善系统配置与测试功能

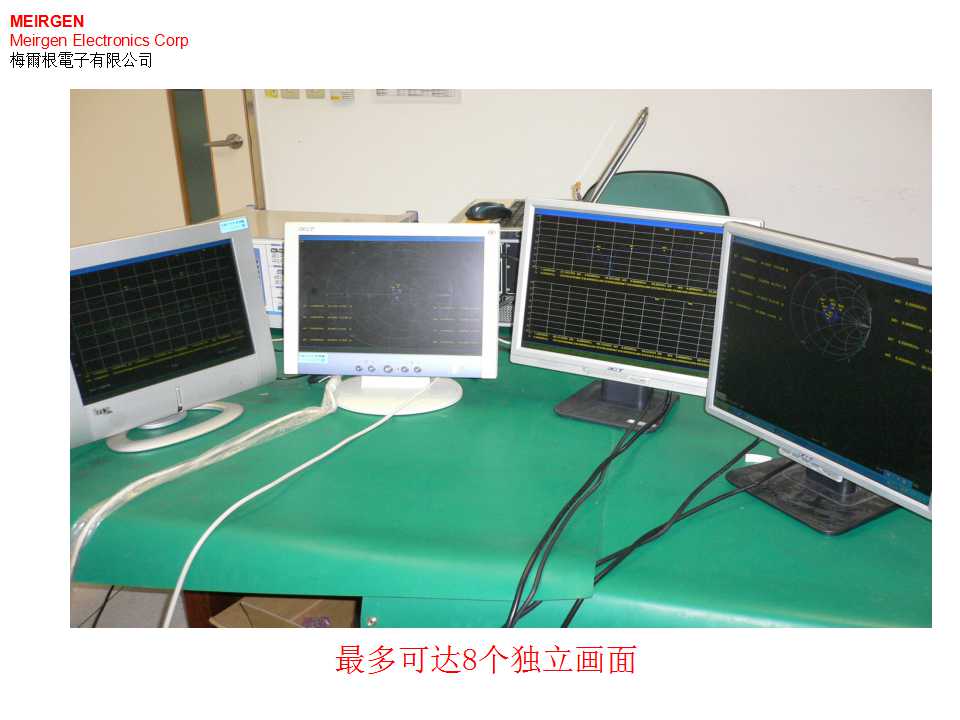

a.可提供8个具有独立显示器的画面

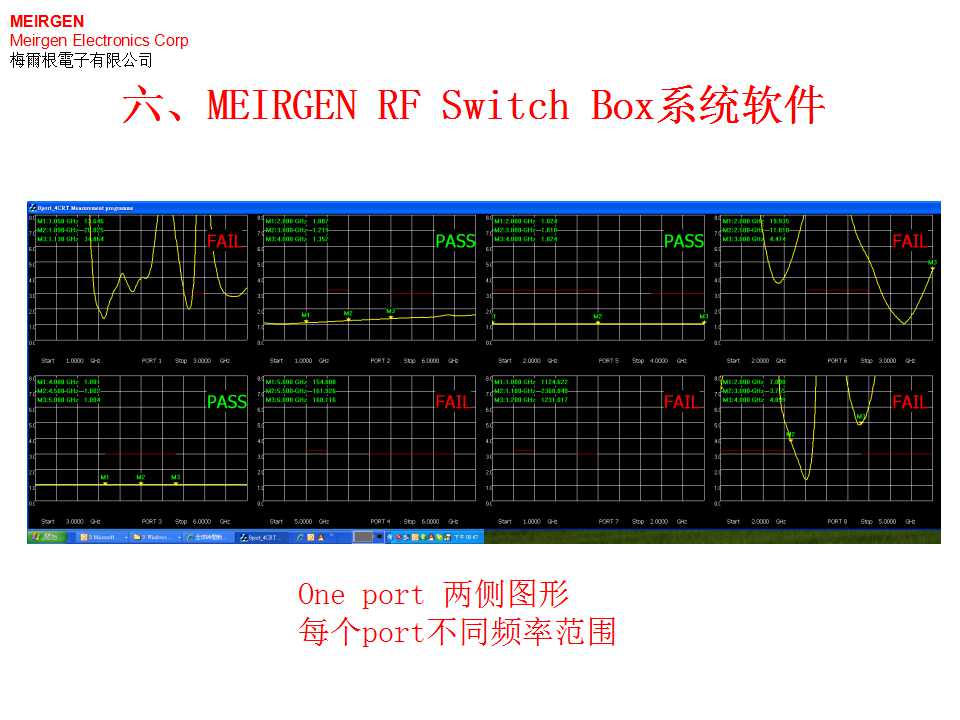

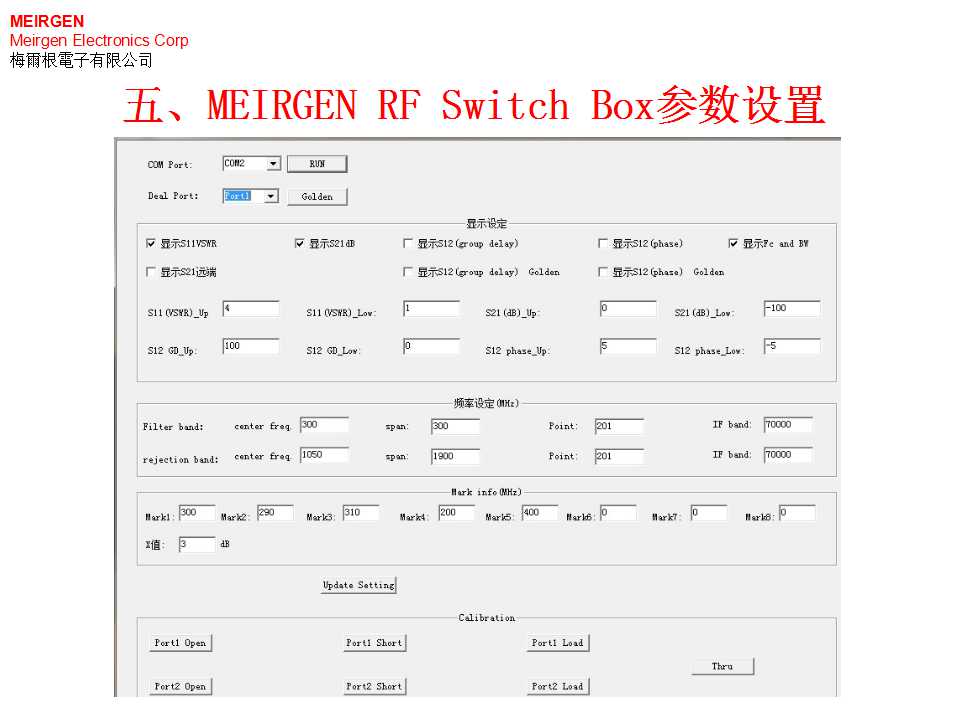

b.每个测试画面可单独设置参数并独立校准,不影响其他测试通道

c.同时支持手动校准和自动校准

d.可选配按键控制盒,用于触发测试,并用灯号显示测试结果

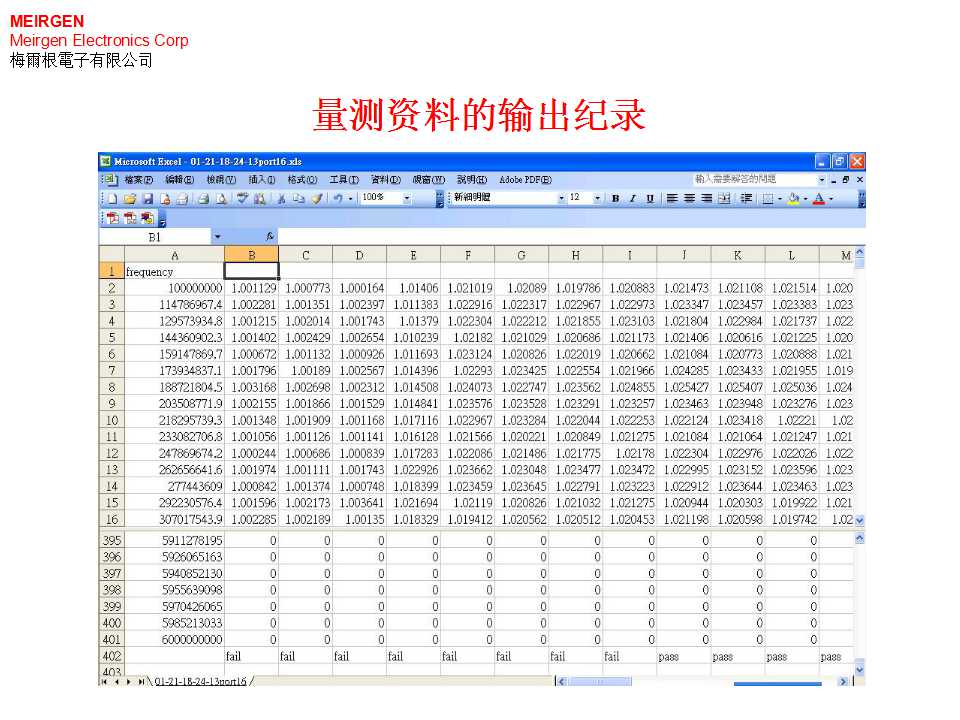

e.支持条码扫描,以及数据分析处理

f.支持与EMS/SFIS系统对接

g.权限管理:为操作员与管理员提供管理模式

3.优异的射频性能

a.扩展端口数量:8端口/16端口

b.频率范围:5MHz-8.5GHz

c.速度较快(E5071C(i7 CPU) 0.5GHz-6GHz 1601頻率點)

每个two port只需0.1秒,

量测全部8对two port只需0.8秒,

每个one port只需0.05秒,

量测全部16port只需0.8秒

4.梅尔根技术团队(深圳、江苏)可为客户提供48小时快速售后与现场服务保障
